Stippen met een randje

Wanneer een heleboel stippen vlak bij elkaar worden weergegeven geeft dit het probleem dat de overlappende stippen samen één vlak gaan vormen. Hierdoor zijn afzonderlijke stippen niet meer als zodanig te herkennen. Dit probleem heb je ook bij het weergeven van kolonies met behulp van grauduated stippen. De stip van een grote kolonie overlapt een kleinere naastliggende kolonie waardoor deze laatste kolonie niet meer op de kaart is te herkennen.

Voorbeeld:

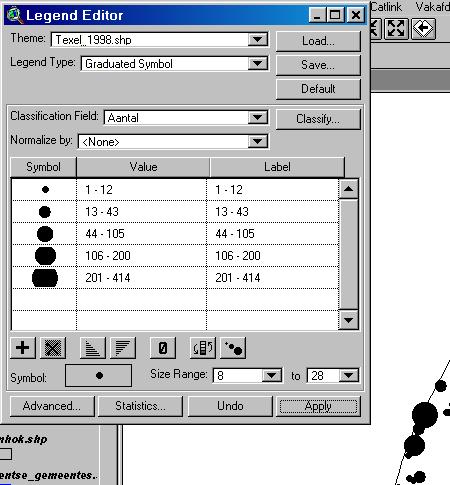

Hierboven het plaatje van de Legend Editor van Texel_1998.shp; stormmeeuwkolonies in 1998.
Als legend Type gekozen voor "Graduated Symbol
Classification Field "Aantal"
(Onderin de editor) Symbol: "zwarte stip"
Size Range: "8" to "28"

Rechts onderaan het plaatje zie je de overlappende kolonies op de view die samen één onduidelijk geheel vormen.
Dit wil je niet zo; wanneer iedere stip een wit randje zou hebben was het onderscheid tussen de verschillende kolonies veel beter uitkomen. De oplossing is om gebruik te maken van stippen met een wit randje. Nu zijn deze stippen niet standaard in het Marker Palette aanwezig dus die zul je er zelf aan toe moeten voegen.


Sla bovenstaande plaatjes op in een map ergens op de harde schijf.
Dubbelklik op de shapefile; in dit geval texel_1998.shp (Legend-Editor wordt geopend)
Dubbelklik in de Legend Editor op symbol (zie links onderin eerste plaatje).
De marker-palette wordt geopend.
Klik op het paletje (rechts van de abc en de verfkwast).
Verander typ: "all" in typ: "marker".
Een nieuw knopje IMPORT verschijnt.
Die is tevoorschijn getoverd om direct op te klikken, dan een *.gif te kiezen. In dit geval "kolonie.gif"
Deze *.gif is nu als laatste marker toegevoegd en kun je selecteren, c.q. gebruiken om stippen weer te geven.
De rode rand om de zwarte stip met witte rand wil je niet weergeven.
Om deze nu te verwijderen (transparant te maken) in de view; klik op verfkwast (de Color Palette)!
verander color: "foreground" in color: "background"
en klik op het rode vakje.
Van de *.gif wordt nu de stip weergegeven, het rode deel niet meer.

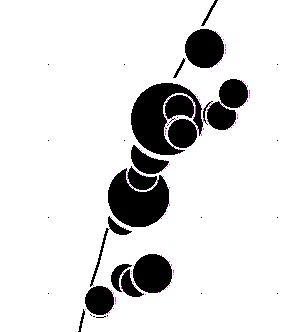

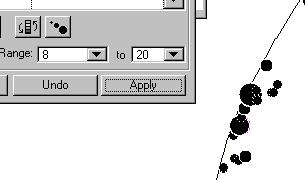

In het plaatje hierboven zie je nu de witte stippelrandjes rond de zwarte stippen. In de view is dat minder duidelijk dan in de lay-out of de print. Hieronder ingezoemd op een groepje kolonies in de lay-out en dan zie je het resultaat.

Behalve een zwarte stip met wit randje kun je zo iedere *.gif die je leuk of nuttig vindt als symbol gebruiken.

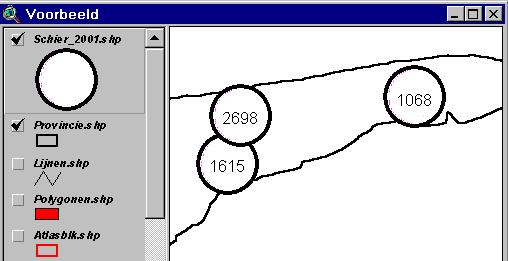

Een andere handige optie is het gebruik van bovenstaande "marker", een cirkel met daarin labels (Theme | Auto-label) de aantallen die bij de stip horen (in dit geval aantal zilvermeeuwen per telgebied). Zo zijn er meer voorbeelden te verzinnen.

Met dank aan Bart Veenstra die dit allemaal heeft uitgevlooid.
