Polygonen vullen met een raster

Default.avp < - - - > Carto.avp

Wanneer je een polygoon wilt vullen met een raster:
Dubbelklik op de legenda van de polygoon
Dubbelklik op de Symbol
De fill-palette wordt geopend.

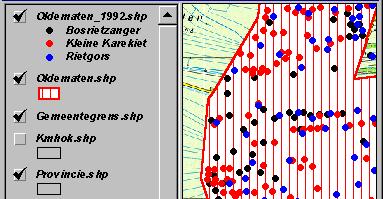

Hierin staan een heleboel rasters en wanneer je er één kiest, merk je dat ze niet doorzichtig zijn. De ondergrond valt weg en dat is meestal niet de bedoeling (zie onderstaand voorbeeld).

Om nu een doorzichtig raster te krijgen moet er eerst wat aangevuld worden in de palette manager.
Standaard is hier de palettes "default.avp" geladen.
In de map C:/esri/av_gis30/arcview/symbols/ zitten echter nog veel meer *.avp bestanden.
Wanneer je deze "laadt" breid je de keuzemogelijkheden om verschillende lijntypen, symbolen en vullingen voor symbolen te gebruiken uit.
Voor het verkrijgen van doorzichtige rasters moet je "carto.avp laden:

Klik op de pallete manager (het rechtse icoontje; een palette van het plaatje hieronder).
Kies voor Type: "Fill"

Klik daarna op "load"
Ga naar de map C:/esri/av_gis30/arcview/symbols/ en kies het bestand carto.avp.

N.B. Kun je deze map niet vinden, gebruik dan de functie "Start | Zoeken" van windows 95, 98 2000, XP (of wat je ook gebruikt) om de map met avp's te vinden.
Klik "ok" en klik op "Make Default".

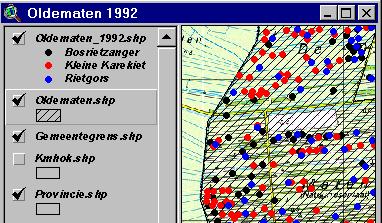

Onderin de Fill Palette zitten nu de doorzichtige rasters waardoor je nu ineens wel een raster over je gebied kan krijgen terwijl je de ondergrond nog kan zien. (zie plaatje hieronder).
