Oppervlak en omtrek van polygonen

Omtrek en oppervlakte van polygonen berekenen

Het Script

Stel je hebt een shapefile gemaakt met polygonen.

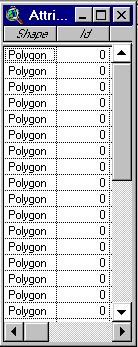

Wanneer je nu op de theme table klikt:

zie je de rechtse tabel. Niet veel info aanwezig dus.
Om bij iedere polygon de oppervlak en omtrek erbij te krijgen moet je een script maken, compilen en runnen:

Klik in het project (*.apr) op Scripts | New.
Selecteer de tekst in het raam hier onderaan de pagina.
(dit stuk tekst is ook te vinden in Arcview in een bestand met de naam calcapl.ave)
Kopieer dat stuk tekst en plak dat in het nieuwe script.
klik nu op compile

Geef meteen het Script een naam zodat je weet waar het over gaat b.v.

Als je onderstaand scherm ziet; selecteer Script2
klik op PROJECT | RENAME

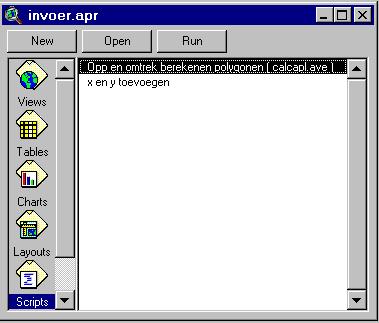

Hier heet het script Opp en omtrek berekenen polygonen (calcapl.ave),
maar andere naam kan natuurlijk ook.

Terug in de view selecteer je de shapefile waarvan je het oppervlak en omtrek van iedere polygoon afzonderijk wilt berekenen.
Vervolgens klik je op WINDOWS | OPP EN OMTREK BEREKENEN POLYGONEN (CALCAPL.AVE)
Het script opent zich waarna je op het mannetje moet klikken.

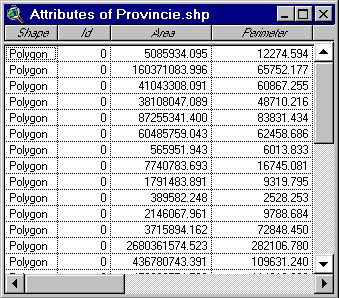

In de theme table worden twee nieuwe kolommen aangemaakt.
Area (oppervlak) en Perimeter (omtrek).
Omdat Map- en Distance Units zijn weergegeven in meters (zie VIEW | PROPORTIONS), is dat ook nu het geval. De bovenste polygon heeft dus een oppervlak van 508,5934 ha dus iets meer dan 5 km2 en de omtrek van die zandbank waar het om gaat (Noorderhaaks bij Texel) is in deze shapefile getekend met een omtrek van 12km, 274 meter, 59 centimeter en 4 milimeter. (12 kilometer dus).

Wanneer je nieuwe polygonen aan de shapefile toevoegd word niet automatisch oppervlak en omtrek toegevoegd. Hiervoor moet je steeds opnieuw het script laten runnen

Script voor het berekenen van oppervlak en omtrek van polygonen.

' Name: View.CalculateFeatureGeometry
'
' Title: Calculates feature geometry values
'
' Topics: GeoData
'
' Description: Calculates area and perimeter for polygon themes and length
' for line themes. If the View has been projected the calculations are in
' projected meters. Otherwise the calculations are in 'native' map units.
' Modify the script to provide calculation in the current report units of
' the View. The script processes the list of active themes to calculate
' area and perimeter, or length, depending on the theme type.
'
' The script will add the fields: Area and Perimeter to polygon themes, Length
' to line themes if they do not exist. If the fields exist their values will
' be recalculated. Rerun the script if you change the projection of the view.
'
' Requires: A View with at least one active theme. You must have write access
' to the active theme(s).
'
' Self:
'
' Returns:

'
' Get the view and it's projection if any.
'
theView = av.GetActiveDoc
thePrj = theView.GetProjection
if (thePrj.IsNull) then
hasPrj = false
else
hasPrj = true
end

'
' Get the list of active themes. if there aren't any, let the user know
' and exit.
'
theActivethemeList = theView.GetActivethemes
if (theActivethemeList.Count = 0) then
MsgBox.Error("No active themes.","")
Exit
end

'
' Loop through the list of active themes. if you can't edit the theme
' inform the user.
'
For Each thetheme in theActivethemeList
theFTab = thetheme.GetFTab
if (theFTab.CanEdit.Not) then
    MsgBox.Info("Cannot edit table for theme:"++thetheme.AsString,"")
    Continue
end
'
' Make the FTAB editable, and find out which type of feature it is.
'
theFTab.SetEditable(TRUE)
theType = theFTab.FindField("shape").GetType
if (theType = #FIELD_SHAPEPOLY) then
    '
    ' if it's polygonal check for the existence of the fields "Area" and
    ' Perimeter. if they do not exist, create them.
    '
    if (theFTab.FindField("Area") = nil) then
      theAreaField = Field.Make("Area",#FIELD_DOUBLE,16,3)
      theFTab.AddFields({theAreaField})
    else
      ok = MsgBox.YesNo("Update Area?", "Calculate", true)
      if (ok.Not) then
        continue
      end

theAreaField = theFTab.FindField("Area")
end

    if (theFTab.FindField("Perimeter") = nil) then
      thePerimeterField = Field.Make("Perimeter",#FIELD_DOUBLE,16,3)
      theFTab.AddFields({thePerimeterField})
    else
      ok = MsgBox.YesNo("Update Perimeter?", "Calculate", true)
      if (ok.Not) then
        continue
      end

thePerimeterField = theFTab.FindField("Perimeter")
end

    '
    ' Loop through the FTAB and find the projected area and perimeter of each
    ' shape and set the field values appropriately.
    '
    theShape = theFTab.ReturnValue(theFTab.FindField("shape"),0)
    For Each rec in theFTab
      theFTab.QueryShape(rec,thePrj,theShape)

theArea = theShape.ReturnArea
thePerimeter = theShape.ReturnLength

      theFTab.SetValue(theAreaField,rec,theArea)
      theFTab.SetValue(thePerimeterField,rec,thePerimeter)
    end

elseif (theType = #FIELD_SHAPELINE) then
    '
    ' if the data source is linear, check for the existence of the
    ' field "Length". if it doesn't exist, create it.
    '
    if (theFTab.FindField("Length") = nil) then
      theLengthField = Field.Make("Length",#FIELD_DOUBLE,16,3)
      theFTab.AddFields({theLengthField})

    else
      ok = MsgBox.YesNo("Update Length?", "Calculate", true)
      if (ok.Not) then
        continue
      end

theLengthField = theFTab.FindField("Length")
end

    '
    ' Loop through the FTAB and find the projected length of each shape and set
    ' the field values appropriately.
    '
    theShape = theFTab.ReturnValue(theFTab.FindField("shape"),0)
    For Each rec in theFTab
      theFTab.QueryShape(rec,thePrj,theShape)

theLength = theShape.ReturnLength

theFTab.SetValue(theLengthField,rec,theLength)
end

end

theFTab.SetEditable(FALSE)
end
